Tutorial de espadas y escudos para REV

Hacía mucho que no escribía aquí. Y años desde que esta entrada duerme en el cajón el sueño de los justos. Originalmente, portentosos eventos nos llevaron a desear reproducir la maravilla de las armas de látex para REV (Rol En Vivo). No llegamos a tanto, pero hicimos unas cuantas armas de gomaespuma y cinta americana (y sólidos escudos de cartón) de las que estuvimos muy orgullosos, tanto de hacerlas como de usarlas. ¿que quiénes? Sus humildes servidores y autores de este blog: Kain, Pyreho y el que suscribe, Scarbrow.

Para empezar

Nos inspiramos el el tutorial de: www.toposolitario.com/workshop/tutorial_espadas.html. Que no se diga que 'semos' demasiado originales.

Tiendas donde nos surtimos:


El Hiper del embalaje (Comercial Ferju)

  • www.hiperembalaje.com/ - info@hiperembalaje.com
  • Aquí fue donde compramos el cartón en láminas de 130x100 cm para los escudos y la cinta americana (en rollos de 50m, usamos dos pero sobró). En caso necesario, hubiéramos podido comprar también los edding y otros marcadores.
  • Paseo Santa María de la Cabeza, 9 (Consultar otros locales en su web)
  • 28045 Madrid
  • Teléfono: 91 528 62 76

Cir62.

  • www.cir62.com/, (aunque es una web hecha en flash sin información adicional. )
  • Tienda de plásticos donde se pueden encontrar toda clase de cintas y adhesivos. Aquí compramos la gomaespuma, que se vende por metros, siendo el ancho de 150cm. Compramos 3m de gomaespuma de 5 mm y 1 m de la de 10mm. También compramos la cola de contacto (2kg de SuperGen), que demostró ser muy eficaz pegando el cartón y la gomaespuma, pero menos con la madera y la fibra de vidrio.
  • C/Murcia, 5 y 6
  • Teléfono 91 468 01 31 Fax 91 527 95 83

Ceplasa (Central de Plásticos, SA).

  • www.ceplasa.com - ceplasa@ceplasa.com
  • Aquí fue donde compramos las varillas de fibra de vidrio de 10mm. Se venden como varillas de 3m, que luego hay que cortar, y son incómodas pero posibles de llevar en el Metro (mejor dos personas). También compramos la pistola termoencoladora y el pegamento termofusible (caja de 1kg, aprox 50-60 varillas)
  • C/Gonzalo de Córdoba. 14 (consultar otros locales en su web) 28010 MADRID
  • Telefono: 91 447 68 51 y 91 447 69 50

Ferretería Delicias S.A.

  • Es una ferretería industrial y también a pequeña escala, donde tienen de todo, desde tornillos y manhueras a maquinaria pesada de jardín e industria.
  • Podéis verla en Google Maps aquí
  • Aquí fue donde compramos los mangos de azada de 38, para las empuñaduras, y la cinta de persiana para las agarraderas de los escudos.
  • Paseo Delicias 46 28045 Madrid
  • Teléfono: 91 530 68 76 - Fax 91 468 52 34

Otras tiendas

Finalmente, quiero añadir aquí los enlaces procedentes del tutorial de Topo Solitario:
  • Manuel Riesgo S.A. (http://www.manuelriesgo.com) c/Desengaño 22 – Madrid
  • Látex para moldes y spray de aceite de silicona
  • Resopal (http://www.resopal.com) Esq. Cardenal Cisneros con Gonzalo de Córdoba – Madrid
  • Plásticos y espumas, frente a Resopal hay otra tienda donde se puede encontrar coquilla aislante, fibra de vidrio, tableros de corte y mucho mas material relacionado.

Equipo que hemos preparado

  • 10 escudos de cartón de 4 capas parcialmente acolchados, con agarraderas para brazo izquierdo
  • 12 espadas de fibra de vidrio acolchada, diferentes medidas (8 espadas largas (1m), 2 dagas cortas, y dos espadas de dimensiones intermedias)

Tutorial de espadas

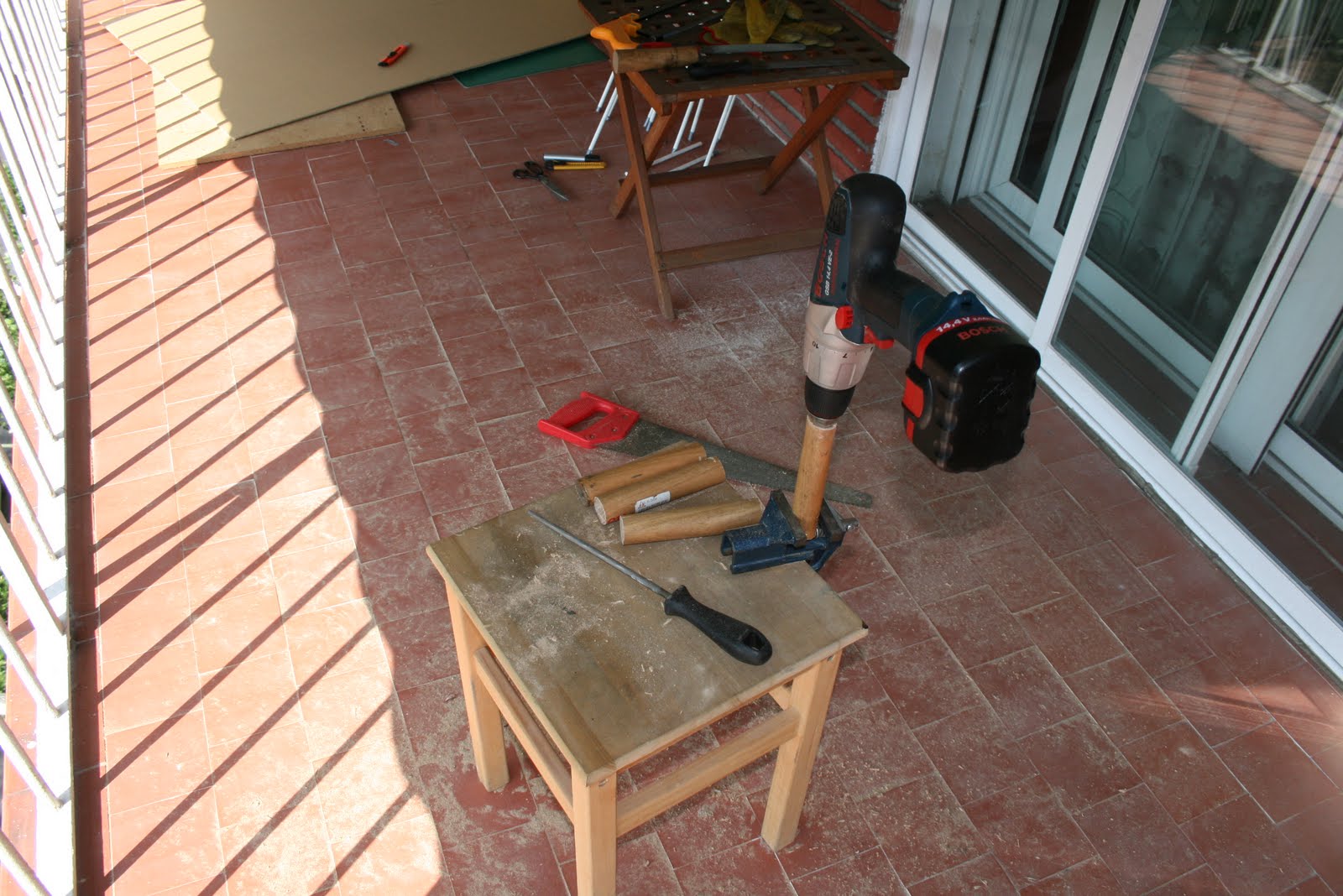

Para hacer las empuñaduras, compramos unos mangos de azada de 38 mm en la ferretería (los más baratos) y los cortamos.





Con cuidadito de que quede bien recto, se taladra un buen agujero a todo lo largo del mango, del diámetro de la fibra de vidrio (10 mm) y hasta el final de la broca. Esta operación puede destrozar el mango, y la fricción puede prenderle fuego aunque sea madera maciza, así que hay que taladrar despacio.















Cortar a la medida las varillas de fibra de vidrio (alma) y unirla a la empuñadura. Hay que tener cuidado de proteger los extremos con cinta aislante o americana, tanto antes como después de cortar, para evitar astillas. Se corta con una sierra de dientes finos, por ejemplo una de metal.














Cortar el sandwich de gomaespuma, en tiras de 8 cm ancho y largo el de la varilla + 5cm. Hacer 2 "panes" (5mm) por cada "queso" (10mm).
Siluetear el alma sobre el queso, y cortar la silueta por el lado interior de la línea.

Pegar el sandwich con el alma dentro. Ojo, el alma de fibra de vidrio no pega tan bien como la gomaespuma, por lo que es muy importante que la gomaespuma "estruje" el alma, envolviéndola bien por todas partes.

Se le puede poner peso un rato para que agarre bien. No continuar hasta que no esté seco (se pueden ir haciendo en serie)




  • Con un cúter, cortar y dar forma a los filos y la punta. No rebajar nada de la punta, puesto que es una medida de seguridad. No dejarla demasiado fina.
  • Enrollar cinta americana a lo ancho en toda la longitud, para proteger y compactar.
  • Añadir una guarda para los dedos con gomaespuma de 10mm y pegamento termofusible.
  • (No hecho) Añadir un pomo a la empuñadura para mejorar el equilibrio de la espada.
  • (No hecho) Proteger el pomo de la empuñadura con gomaespuma.
  • (Sólo en látex) Decorar la gomaespuma con soldador.


Un puñal de prueba, hecho únicamente con el sandwich de gomaespuma y un poco de cinta, sin alma de fibra de vidrio.







Tutorial de escudos


  • Medir y cortar las láminas de 130x100 cm en cuatro partes iguales de 65x50 cm. Se asume que se usa cartón doble, de 5mm de ancho de lámina.Pegar tres de las láminas entre sí. Poner peso para que agarren bien.
  • Dibujar un círculo de radio 25 cm en la parte inferior de la cuarta lámina, de modo que toque en tres puntos (laterales e inferior) el borde de la lámina.
  • Situar las láminas pegadas "de pie", es decir, con el lado largo en vertical. Todas las medidas de esta explicación parten de esa posición.
  • Medir y perforar los cortes para las agarraderas. Desde la parte superior, dejar 16 cm y hacer una línea a todo lo ancho. Desde los laterales, dejar 10cm a cada lado. Esos son los puntos donde irán los tajos superiores. Desde los tajos superiores medir 12 cm para la abrazadera larga (brazo) y 9 cm para la corta (mano). Perforar los tres cartones haciendo una raja fina de 2cm de ancho en horizontal, dos rajas para cada abrazadera.
  • Cortar la cinta de persiana para las abrazaderas. Nosotros usamos 30 cm para la mano y 40-41 para el brazo. Si es cinta con componente plástico, quemar los bordes para asegurar que no se deshilacha.
  • Introducir la cinta de persiana por los tajos, la corta en el pequeño y la larga en el grande. Unir los extremos de la cinta, nosotros usamos una gota de pegamento, solapamos los extremos y luego añadirmos tres grapas. Los extremos se unen entre sí, no al cartón (no tiene resistencia para las grapas). El lado grapado queda por el exterior del escudo, y las abrazaderas por el interior.
  • Aplastar la parte grapada de las cintas contra el cartón y cubrir con una tira de cinta americana, para proteger el cartón de las grapas e impedir que deslice la empuñadura de cinta contra el cartón.
Aquí estamos en pleno proceso de producción en serie. Al fondo, un escudo ya terminado. Todas las planchas base de 3 cartones ya están listas, y estamos montando agarraderas.









  • Pegar la cuarta capa de cartón sobre el lado de la cinta americana.
  • Cortar la forma del escudo, alisando las posibles irregularidades entre las láminas y cortando las cuatro capas por la línea del círculo dibujado por la parte exterior, para dejar una forma apuntada pero redondeada por la parte inferior.
  • Proteger los bordes. Una capa de cinta americana basta para cubrir el ancho de los cuatro cartones, impidiendo que corten. Se puede añadir encima una capa de gomaespuma de 5mm, en una tira de 8cm de ancho, y fijar con más cinta americana. Con estas medidas de escudo, hacen falta 4 tiras de espuma por escudo, de las siguientes medidas:
    • 45 cm para cada borde vertical
    • 50 cm para el borde superior
    • 70-75 cm para la curva inferior.
  • Proteger los nudillos por la parte interior del escudo, entre los tajos de las agarraderas, con un recorte de gomaespuma de 5mm pegado.
  • (No hecho) Pintar el escudo por la parte exterior con los emblemas que se desee.

Resultado final















Este es el aspecto de un par de nuestras armas tras una batalla que duró varias horas. El cartón tiene, a lo sumo, un par de abolladuras, mientras que las espadas están perfectas. Atención a la forma de la punta: ancha y con poco rebajado, para no comprometer la seguridad del arma dejando el alma sin protección.

Y eso ha sido todo por hoy. ¡Toma esa, postergamiento! En sólo dos años, subido el tutorial. Sed felices. Oh, ¡y feliz Año Nuevo!
